Cấu tạo xe nâng & Nguyên lý hoạt động chi tiết

Xe nâng hàng là thiết bị không thể thiếu trong chuỗi cung ứng logistics hiện đại, đóng vai trò then chốt trong việc tối ưu hóa quy trình bốc dỡ, di chuyển và sắp xếp hàng hóa tại kho bãi, nhà máy, hay bến cảng. Việc vận hành hiệu quả và an toàn một chiếc xe nâng không chỉ phụ thuộc vào kỹ năng người lái mà còn dựa trên sự hiểu biết tường tận về cấu tạo xe nâng và nguyên lý hoạt động của nó.

Khi hiểu rõ các bộ phận của xe nâng hoạt động cùng nhau như thế nào, bạn có thể đưa ra quyết định tốt hơn trong việc lựa chọn loại xe phù hợp, thực hiện bảo trì đúng cách và kịp thời phát hiện các vấn đề tiềm ẩn, từ đó nâng cao tuổi thọ thiết bị và đảm bảo an toàn lao động.

Bài viết này, được tổng hợp từ kinh nghiệm chuyên môn của Xe Nâng Miền Nam, sẽ phân tích chi tiết cấu tạo xe nâng hàng tiêu chuẩn, làm rõ sự khác biệt giữa các dòng xe nâng chính và giải thích nguyên lý vận hành cơ bản. Hãy cùng tìm hiểu những kiến thức nền tảng này để làm chủ công cụ quan trọng trong ngành công nghiệp của bạn.

Xe Nâng Là Gì?

Xe nâng hàng là một phương tiện công nghiệp nhỏ, được thiết kế chuyên dụng để nâng, hạ và di chuyển vật liệu, hàng hóa nặng, thường đã được đặt trên các pallet, trong một khoảng cách ngắn. Với càng nâng phía trước có thể điều chỉnh độ cao bằng hệ thống thủy lực, xe nâng đã trở thành công cụ không thể thiếu để tối ưu hóa hiệu suất làm việc và giảm sức lao động tại các khu vực nhà kho, bến bãi, và cơ sở sản xuất.

Trước khi đi sâu vào cấu tạo xe nâng hàng chi tiết, việc nắm rõ các loại xe nâng chính sẽ giúp bạn hình dung được sự khác biệt trong cấu trúc động cơ và cách vận hành. Xe nâng thường được phân loại dựa trên hai tiêu chí cơ bản:

Phân loại theo nguồn năng lượng (Động cơ)

Phân loại theo cách điều khiển

• Xe nâng ngồi lái (Counterbalance Forklift): Loại xe phổ biến nhất, cho phép người vận hành ngồi trong cabin. Phù hợp cho việc di chuyển hàng hóa nặng trên quãng đường dài và nâng lên độ cao lớn.
• Xe nâng đứng lái (Reach Truck): Thiết kế tối ưu cho không gian hẹp, lối đi nhỏ. Người vận hành đứng để lái, thường dùng trong các kho kệ cao.
• Xe nâng tay (Hand Pallet Truck): Thiết bị cơ bản sử dụng lực tay hoặc hệ thống thủy lực đơn giản (xe nâng tay điện) để di chuyển và nâng hàng hóa ở độ cao thấp (chỉ đủ nâng pallet lên khỏi mặt đất).

Chi Tiết Cấu Tạo Xe Nâng Ngồi Lái Tiêu Chuẩn

Xe nâng ngồi lái đối trọng (Counterbalance Forklift) là loại xe phổ biến nhất, đại diện cho thiết kế tiêu chuẩn của hầu hết các dòng xe sử dụng động cơ đốt trong và xe nâng điện. Dù là xe nâng dầu hay xe nâng điện, chúng đều có chung một cấu trúc cơ bản gồm ba hệ thống chính: Hệ thống nâng hạ, Thân xe (bao gồm động cơ và đối trọng), và Hệ thống lái/Di chuyển.

Sơ đồ tổng thể cấu tạo xe nâng

Việc quan sát sơ đồ tổng thể sẽ giúp bạn dễ dàng xác định vị trí và mối liên hệ giữa các bộ phận của xe nâng khi chúng tôi đi vào phân tích chi tiết.

Các Bộ Phận Chính Của Hệ Thống Nâng Hạ (Mast/Càng Nâng)

Hệ thống nâng hạ là trái tim của xe nâng, thực hiện nhiệm vụ bốc dỡ và sắp xếp hàng hóa.

Khung nâng (Mast)

Khung nâng, hay còn gọi là trụ nâng, là kết cấu thép chịu lực cao, quyết định chiều cao tối đa mà xe có thể nâng hàng. Khung được chế tạo dạng ống lồng (lắp lồng vào nhau) thông qua hệ thống con lăn và ray dẫn hướng, đảm bảo chuyển động lên xuống chính xác và ổn định.

• Khung 2 tầng (Duplex Mast): Gồm hai khung lồng vào nhau, phổ biến cho các hoạt động nâng hạ thông thường.
• Khung 3 tầng (Triplex Mast): Gồm ba khung lồng, cho phép xe nâng đạt chiều cao nâng rất lớn, đồng thời có chiều cao cơ sở (chiều cao khi thu gọn) thấp, rất phù hợp cho hoạt động ra vào container (thường gọi là khung chui container).

Giá nâng (Carriage)

Giá nâng là một khung kim loại vững chắc, được lắp đặt trên ray dẫn hướng của khung nâng. Nó đóng vai trò là cầu nối, nơi gắn cố định càng nâng và các bộ công tác khác (như bộ dịch chuyển ngang – Sideshifter) vào khung nâng. Giá nâng di chuyển dọc theo khung nâng khi hàng hóa được nâng hoặc hạ.

Càng nâng/Nĩa nâng (Fork)

Càng nâng là bộ phận tiếp xúc trực tiếp với pallet hàng hóa. Chúng thường có hình dạng chữ “L”, được làm từ thép chịu lực.

• Cấu tạo: Gồm phần dài nhô ra để đưa vào pallet và phần thẳng đứng liên kết với giá nâng.
• Điều chỉnh: Càng nâng có thể được điều chỉnh độ rộng linh hoạt trên giá nâng để phù hợp với nhiều kích thước pallet khác nhau.

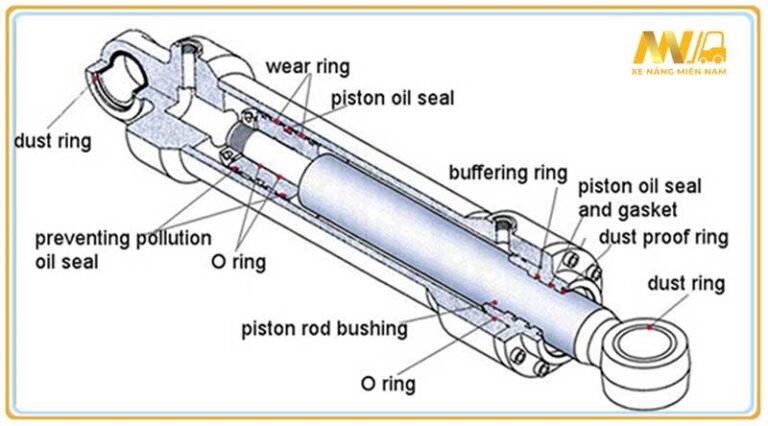

Xi lanh nâng (Lifting Cylinder) và Xích tải (Lift Chain)

Xi lanh nâng là xi lanh thủy lực đứng, có nhiệm vụ tạo ra lực đẩy bằng dầu áp suất cao để nâng khung nâng và hàng hóa lên.

Xích tải: Kết nối giữa xi lanh nâng, khung nâng và giá nâng. Khi xi lanh đẩy piston lên, hệ thống ròng rọc và xích tải sẽ truyền lực này, kéo theo Giá nâng và Càng nâng lên cao.

Xi lanh nghiêng (Tilt Cylinder)

Xi lanh nghiêng kiểm soát góc độ của khung nâng so với thân xe.

Chức năng: Cho phép khung nghiêng về phía sau (thường khoảng 10^\circ – 12^\circ) để giữ hàng hóa ổn định, tránh bị trượt khỏi càng nâng khi di chuyển. Đồng thời, nó có thể nghiêng về phía trước (khoảng 5^\circ – 6^\circ) để dễ dàng đặt hàng hóa xuống hoặc lấy hàng từ mặt đất.

Các Bộ Phận Cốt Lõi Của Thân Xe

Thân xe là nền tảng chịu tải và chứa đựng các bộ phận vận hành quan trọng.

Động cơ và Nguồn Năng Lượng

• Xe nâng động cơ đốt trong (Dầu/Xăng/Gas): Bộ phận này bao gồm động cơ Diesel/Xăng/Gas, thùng chứa nhiên liệu và các hệ thống phụ trợ như bôi trơn, làm mát. Động cơ cung cấp công suất cho cả hệ thống di chuyển và hệ thống thủy lực.
• Xe nâng điện: Nguồn năng lượng chính là bình ắc quy (thường là ắc quy chì-axit hoặc Lithium-ion), cung cấp điện cho các Motor di chuyển và Motor bơm thủy lực.

Bộ phận Đối trọng (Counterweight)

Đây là một khối gang đúc nặng, gắn ở phía đuôi xe. Đối trọng là thành phần tối quan trọng trong cấu tạo xe nâng vì nó sử dụng nguyên lý đòn bẩy để cân bằng trọng lượng hàng hóa đang được nâng ở phía trước. Trọng lượng của đối trọng phải được tính toán chính xác để đảm bảo xe không bị lật về phía trước khi nâng tải trọng tối đa.

Hệ Thống Truyền Động và Bánh Xe

Hệ thống Truyền động (Hộp số/Cầu trước)

Hệ thống truyền động có vai trò truyền lực từ động cơ (hoặc motor điện) đến bánh xe tải (thường là bánh trước) để xe di chuyển.

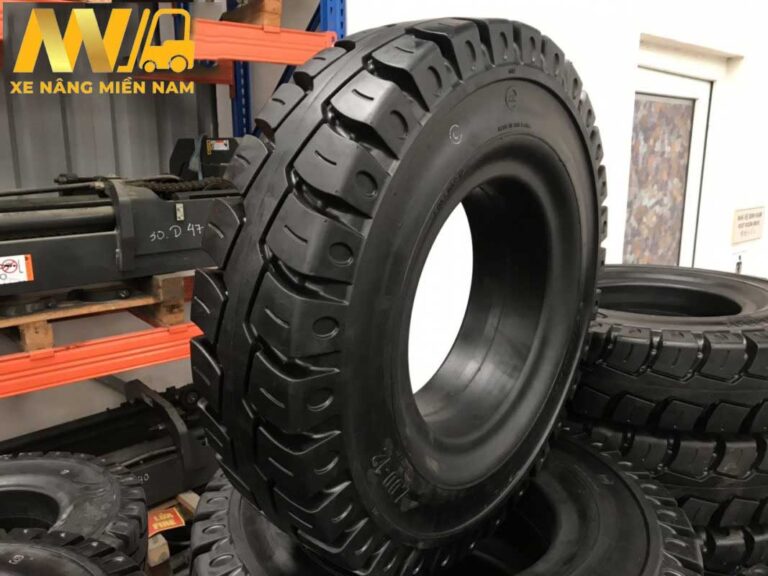

Bánh xe (Lốp)

Lốp xe nâng thường có hai loại chính, lựa chọn tùy thuộc vào môi trường làm việc:

• Lốp đặc (Solid/Cushion Tire): Được làm từ cao su đặc, có độ bền cao, ít bị thủng, phù hợp cho nhà kho, sàn phẳng.
• Lốp hơi (Pneumatic Tire): Có ruột hơi như lốp ô tô, có khả năng giảm xóc tốt, phù hợp cho địa hình gồ ghề, công trường ngoài trời.
• Chức năng: Bánh trước (bánh tải) chịu tải trọng chính và là bánh dẫn động; Bánh sau (bánh lái) có kích thước nhỏ hơn, đảm nhận nhiệm vụ điều hướng.

Xi lanh lái tổng (Steering Cylinder) và Hệ thống Phanh

• Hệ thống lái: Được điều khiển thông qua vô lăng, truyền lệnh điều hướng đến bánh sau.
• Hệ thống phanh: Bao gồm phanh chân (thủy lực) và phanh tay (cơ học), cần được kiểm tra kỹ lưỡng để đảm bảo an toàn.

Buồng Lái và Hệ Thống Điều Khiển

Buồng lái là khu vực làm việc của người vận hành, được thiết kế để kiểm soát mọi chức năng của xe.

• Buồng lái: Bao gồm ghế ngồi thoải mái, vô lăng điều khiển bánh lái, bàn đạp ga/phanh, và mái che bảo vệ người lái.
• Hệ thống điều khiển chức năng: Gồm các cần gạt hoặc cần điều khiển điện tử (joystick) được bố trí thuận tiện, giúp người lái dễ dàng thao tác Nâng/Hạ, Nghiêng khung nâng, và điều khiển các bộ công tác khác.

Sự Khác Biệt Giữa Cấu Tạo Xe Nâng Dầu và Xe Nâng Điện

Mặc dù chia sẻ chung một cấu trúc khung sườn và hệ thống nâng hạ thủy lực cơ bản, cấu tạo xe nâng dầu và cấu tạo xe nâng điện có những điểm khác biệt rõ rệt về nguồn cung cấp năng lượng và cơ chế vận hành, dẫn đến sự khác biệt về hiệu suất và môi trường làm việc lý tưởng.

Dưới đây là bảng so sánh trực quan các thành phần khác biệt chính:

Phân tích chuyên sâu:

Sự khác biệt lớn nhất nằm ở hiệu suất. Xe nâng dầu có thể hoạt động liên tục trong nhiều ca làm việc chỉ cần tiếp nhiên liệu, lý tưởng cho công việc ngoài trời nặng nhọc và tải trọng lớn. Ngược lại, xe nâng điện mang lại lợi thế về môi trường sạch, chi phí vận hành thấp hơn và kích thước nhỏ gọn hơn, phù hợp cho các nhà kho yêu cầu tiêu chuẩn cao về vệ sinh và không gian hẹp. Việc hiểu rõ những điểm khác biệt này giúp bạn đưa ra lựa chọn đầu tư xe nâng hiệu quả cho nhu cầu kinh doanh của bạn.

Nguyên Lý Hoạt Động Cơ Bản Của Xe Nâng Hàng

Nguyên lý hoạt động của xe nâng, dù là xe nâng điện hay xe nâng dầu, đều dựa trên sự kết hợp hài hòa giữa động lực (từ động cơ/motor) và hệ thống thủy lực mạnh mẽ.

Nguyên lý hoạt động của Hệ thống Thủy lực

Hệ thống thủy lực được xem là “trái tim” cung cấp sức mạnh nâng hạ cho xe nâng.

• Bơm Thủy lực: Đây là bộ phận tạo ra áp suất. Khi động cơ (hoặc motor điện) hoạt động, nó sẽ dẫn động bơm thủy lực, hút dầu từ thùng chứa và nén dầu đó thành dòng có áp suất cao.
• Van Điều khiển (Van Chia): Bộ phận này đóng vai trò điều hướng. Khi người vận hành tác động lên cần điều khiển trong buồng lái, van sẽ mở ra để dẫn dầu áp suất cao đến các xi lanh nâng hoặc xi lanh nghiêng tương ứng.
• Dầu Thủy lực: Là môi chất truyền lực chính, chịu trách nhiệm truyền tải công suất từ bơm đến các xi lanh.

Cơ chế Nâng – Hạ hàng hóa

Quy trình nâng hạ hàng hóa được thực hiện dựa trên nguyên tắc áp suất thủy lực và hệ thống ròng rọc:

1. Nâng hàng: Người lái gạt cần nâng. Van điều khiển mở, dẫn dầu áp suất cao vào buồng dưới của Xi lanh nâng. Áp suất dầu đẩy piston và thân xi lanh di chuyển lên. Sự chuyển động này được truyền qua hệ thống Xích tải và ròng rọc, kéo theo Giá nâng và Càng nâng lên cao.
2. Hạ hàng: Người lái gạt cần hạ. Van điều khiển mở để xả từ từ dầu thủy lực khỏi xi lanh, đưa dầu quay trở lại thùng chứa. Dưới tác dụng của trọng lực của hàng hóa và tải trọng của các bộ phận, càng nâng sẽ từ từ hạ xuống một cách an toàn và kiểm soát.

Cơ chế Nghiêng càng

Tương tự cơ chế nâng hạ, cơ chế nghiêng càng được điều khiển bởi Xi lanh nghiêng, cho phép khung nâng thay đổi góc độ:

• Nghiêng về sau: Dầu được bơm vào xi lanh để kéo đỉnh khung nâng về phía thân xe, giúp hàng hóa tựa vào giá đỡ và ổn định hơn khi di chuyển.
• Nghiêng về trước: Dầu được xả ra hoặc bơm vào phía đối diện của xi lanh để đẩy khung nâng về phía trước, thuận tiện cho việc đặt hoặc lấy hàng hóa.

Cơ chế Di chuyển

Đối với mọi loại xe nâng, nguyên lý di chuyển đều tuân theo việc động lực được truyền đến bánh tải (thường là bánh trước):

• Xe nâng động cơ đốt trong: Động cơ đốt cháy nhiên liệu tạo ra công suất, truyền qua hộp số/biến mô rồi đến cầu trước (bánh tải).
• Xe nâng điện: Motor di chuyển được cấp điện từ ắc quy, tạo ra mô-men xoắn truyền đến bánh tải.

Bánh sau là bánh lái, được điều khiển bằng vô lăng qua trục lái, cho phép xe nâng xoay trở linh hoạt trong không gian hẹp.

Thông tin thêm: Nếu doanh nghiệp của bạn đang tìm kiếm một địa chỉ uy tín chuyên về cho thuê xe nâng ở Đồng Nai và bán các loại xe nâng chất lượng, đừng ngần ngại liên hệ với Xe Nâng Miền Nam. Chúng tôi cam kết mang đến:

• Đội ngũ nhân viên và kỹ thuật viên lành nghề, giàu kinh nghiệm trong ngành.
• Các sản phẩm xe nâng và phụ tùng chính hãng, được nhập khẩu trực tiếp từ các thị trường uy tín như Châu Âu, Nhật Bản,…
• Mức giá cả hợp lý và cạnh tranh nhất trên thị trường.
• Dịch vụ tư vấn và hỗ trợ miễn phí, giúp khách hàng tìm ra giải pháp tối ưu nhất cho nhu cầu của doanh nghiệp mình.

Ứng Dụng Thực Tiễn Của Xe Nâng Trong Các Ngành Công Nghiệp

Sự linh hoạt trong cấu tạo xe nâng đã giúp thiết bị này trở thành một công cụ đa năng, phục vụ hầu hết các ngành công nghiệp đòi hỏi vận chuyển vật liệu nặng.

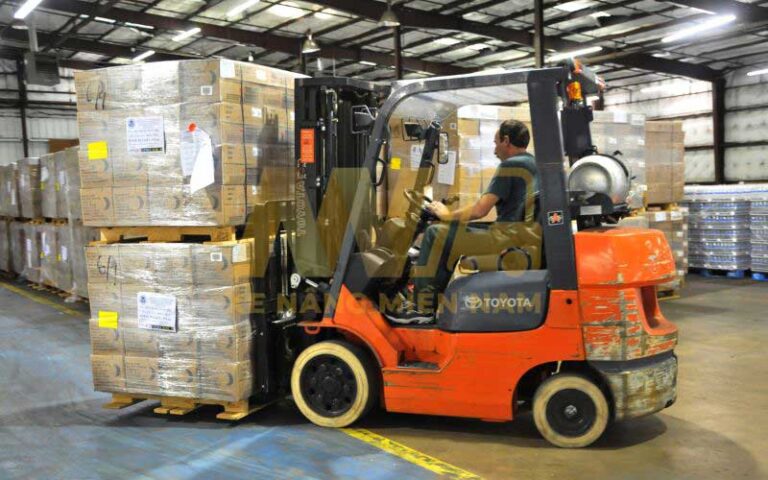

Kho bãi và Logistics

Đây là môi trường ứng dụng phổ biến và rộng rãi nhất của xe nâng. Xe nâng được sử dụng để:

• Bốc xếp hàng hóa: Dỡ hàng từ xe tải, container vào kho và ngược lại.
• Sắp xếp hàng hóa: Di chuyển và xếp chồng hàng hóa lên các kệ cao một cách có tổ chức.
• Lựa chọn xe phù hợp:
  • Xe nâng điện được ưu tiên sử dụng trong nhà kho tiêu chuẩn, kho lạnh hoặc kho thực phẩm nhờ ưu điểm không phát thải và hoạt động êm ái.
  • Xe nâng đứng lái được sử dụng trong các lối đi hẹp, kệ cao để tối đa hóa không gian lưu trữ.

Công trường Xây dựng

Tại công trường, xe nâng đảm nhiệm vai trò vận chuyển vật liệu xây dựng nặng và cồng kềnh như pallet gạch, thép, dầm gỗ qua các địa hình không bằng phẳng.

• Đặc điểm: Công việc ngoài trời, cần di chuyển trên nền đất gồ ghề và làm việc liên tục.
• Loại xe ưu tiên: Xe nâng dầu diesel được ưa chuộng nhờ khả năng vận hành mạnh mẽ, độ bền cao và sử dụng lốp hơi để giảm xóc, chịu được điều kiện thời tiết khắc nghiệt.

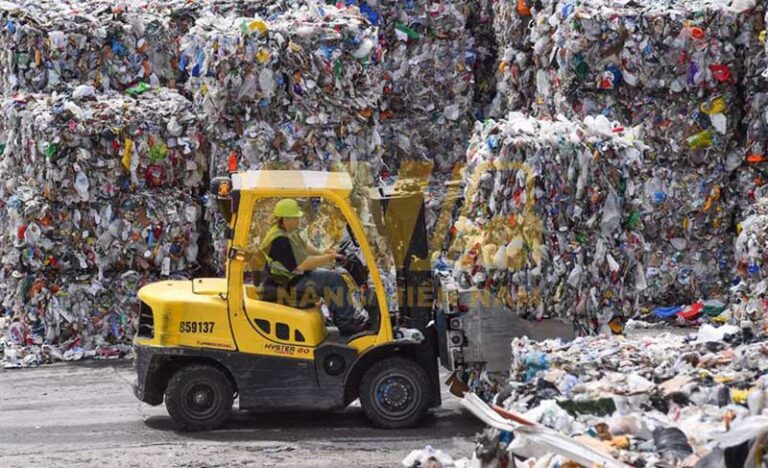

Ngành Tái chế và Khai thác

Trong ngành này, xe nâng được sử dụng để di chuyển các vật liệu phế liệu, khoáng sản thô với tải trọng lớn và hình dạng không đồng nhất.

• Chức năng: Dỡ hàng từ các thùng chứa, vận chuyển đến khu vực phân loại hoặc chế biến.
• Thiết bị chuyên dụng: Thường sử dụng xe nâng có gắn thêm các bộ công tác như càng kẹp (để di chuyển lốp xe, thùng phuy) hoặc xe nâng tải trọng cao để làm việc với các khối nguyên liệu nặng.

Xem thêm: Bảng giá & Thông số xe nâng chui Container chi tiết

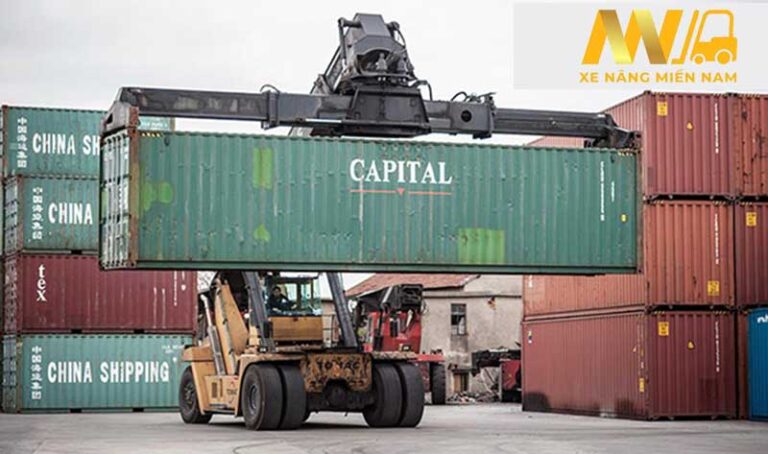

Bến tàu/Cảng

Các cảng biển, bến tàu là nơi tập trung hàng hóa container, yêu cầu khả năng nâng hạ các tải trọng cực lớn.

Loại xe ưu tiên: Các dòng xe nâng hạng nặng (tải trọng 10 tấn trở lên) chạy bằng động cơ đốt trong là lựa chọn chính. Khả năng chịu tải trọng lớn, di chuyển trên địa hình cảng không bằng phẳng và hoạt động liên tục là yếu tố then chốt.

Lưu ý quan trọng về môi trường làm việc: Việc lựa chọn loại xe nâng phải dựa trên sự cân nhắc kỹ lưỡng về môi trường. Sử dụng xe nâng dầu trong môi trường kho kín có thể gây ô nhiễm và nguy hiểm. Ngược lại, sử dụng xe nâng điện cho công việc ngoài trời mưa gió, hoặc vận hành liên tục 24/7 có thể không đáp ứng được yêu cầu về hiệu suất và thời gian hoạt động.

Kết Luận

Việc nắm vững cấu tạo xe nâng và nguyên lý hoạt động của từng hệ thống là nền tảng quan trọng để bạn quản lý đội xe nâng một cách chuyên nghiệp. Từ khung nâng chịu lực, hệ thống thủy lực mạnh mẽ đến bộ đối trọng cân bằng, mỗi bộ phận đều giữ vai trò thiết yếu trong việc đảm bảo hiệu suất và an toàn lao động.

Hiểu rõ những khác biệt cốt lõi giữa cấu tạo xe nâng dầu và cấu tạo xe nâng điện cũng là chìa khóa giúp bạn đưa ra quyết định đầu tư chính xác, phù hợp với điều kiện vận hành và ngân sách của doanh nghiệp bạn.
