Bộ chia thủy lực xe nâng: Cấu tạo và sửa chữa

Trong hệ thống điều khiển của xe nâng hàng, bộ chia thủy lực xe nâng đóng vai trò then chốt trong việc điều phối dòng dầu áp lực cao đến các cơ cấu chấp hành. Khi cụm chi tiết này phát sinh trục trặc, toàn bộ chuỗi vận hành nâng hạ, bốc dỡ hàng hóa của doanh nghiệp sẽ bị gián đoạn, làm suy giảm năng suất làm việc.

Bài viết này từ công ty Xe Nâng Miền Nam sẽ cung cấp cho bạn cái nhìn chuyên sâu về cấu tạo, nguyên lý vận hành, cách nhận diện sớm các dấu hiệu hư hỏng và những giải pháp kỹ thuật tối ưu chi phí nhằm duy trì thiết bị luôn ở trạng thái ổn định.

Bộ chia thủy lực xe nâng là gì và vai trò đối với xe nâng?

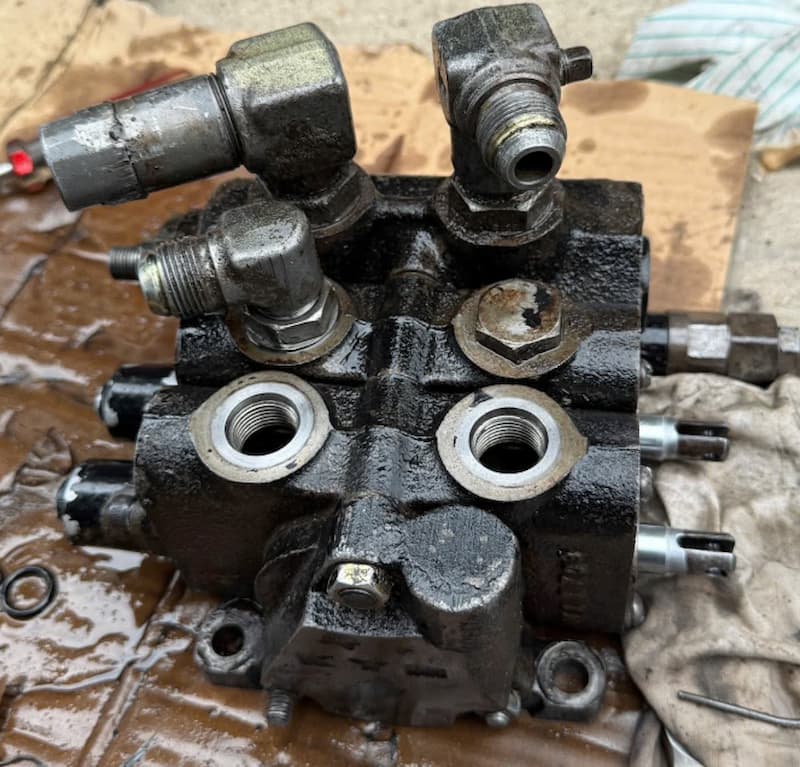

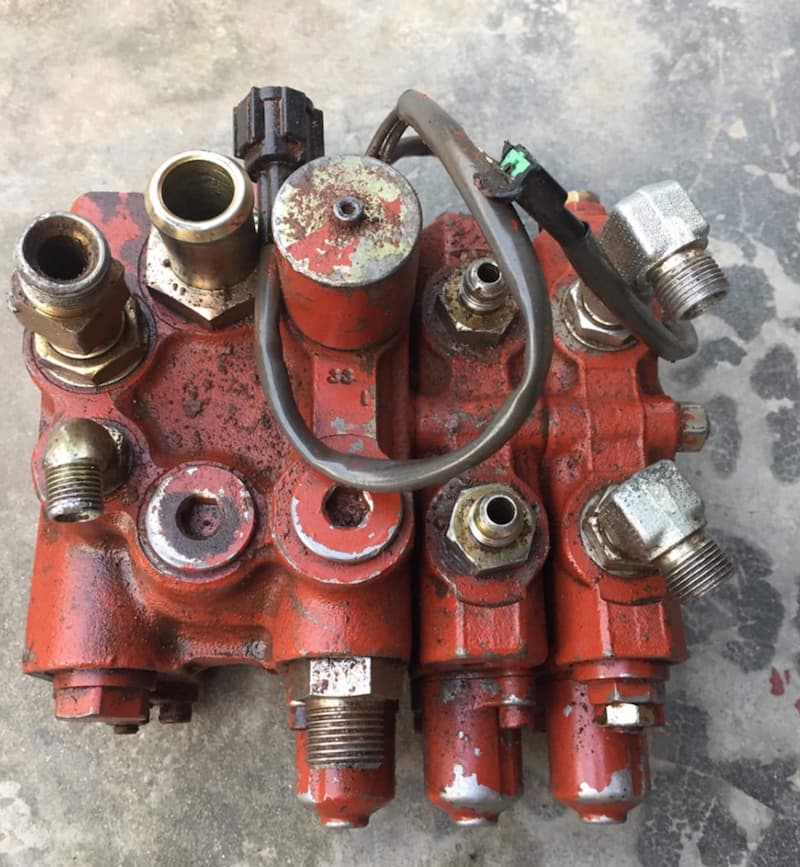

Bộ chia thủy lực (thường được giới kỹ thuật gọi là van điều khiển thủy lực hay ngăn kéo thủy lực) là cụm van tích hợp, làm nhiệm vụ phân phối và định hướng dòng dầu có áp lực từ bơm thủy lực đến từng xi lanh chức năng như nâng hạ, nghiêng khung, dịch giá hoặc các bộ công tác đặc thù kẹp giấy, kẹp phuy.

Cụm van này giữ những vai trò then chốt đối với sự vận hành của thiết bị:

• Điều hướng và phân phối lưu lượng dầu: Khi người lái tác động lên cần gạt, bộ chia sẽ chuyển hướng dòng môi chất thủy lực đến đúng khoang xi lanh tương ứng với thao tác mong muốn.
• Ổn định áp suất công tác: Tích hợp van xả áp phụ trợ giúp giải phóng áp suất dư thừa khi nâng hàng quá tải hoặc khi xi lanh đi hết hành trình, hạn chế tình trạng vỡ ống dẫn dầu.
• Triệt tiêu hiện tượng sốc thủy lực: Cơ chế tiết lưu mượt mà của các rãnh dầu giúp áp lực tăng dần đều, giảm rung chấn cơ khí khi xe nâng bắt đầu nâng hoặc dừng tải đột ngột.
• Bảo đảm an toàn tải trọng: Cụm van có chức năng khóa áp, ngăn không cho dầu rò rỉ ngược về thùng chứa khi ở vị trí nghỉ, giúp càng nâng giữ nguyên vị trí kể cả khi tắt máy.

Cấu tạo và nguyên lý hoạt động của bộ chia thủy lực xe nâng

Để chuẩn đoán chính xác các sự cố phát sinh, bạn cần nắm rõ từng bộ phận cấu thành và đường đi của dòng dầu thủy lực bên trong cụm thiết bị này.

Các bộ phận cấu tạo chi tiết

Một cụm van điều khiển phân phối thủy lực xe nâng tiêu chuẩn gồm các thành phần cơ bản sau:

Nguyên lý lưu chuyển dòng dầu thủy lực

Nguyên lý vận hành của bộ chia dựa trên sự thay đổi vị trí tương đối giữa các rãnh trên ty van và các khoang dầu trong thân van:

• Trạng thái trung tính (không thao tác): Khi các tay trang ở vị trí nghỉ, lò xo giữ ty van ở vị trí giữa. Toàn bộ lượng dầu từ bơm cấp đến cổng vào sẽ đi qua rãnh xả trung tâm và chảy thẳng về thùng dầu với mức áp suất thấp, hạn chế tiêu hao nhiên liệu và giảm sinh nhiệt cho hệ thống.
• Trạng thái hoạt động (gạt cần điều khiển): Khi bạn kéo hoặc đẩy tay trang, ty van bị kéo lệch khỏi vị trí trung tính. Thao tác này sẽ đóng đường xả về thùng chứa, đồng thời mở thông cửa cấp dầu áp lực cao vào một đầu xi lanh. Dầu ở khoang đối diện của xi lanh sẽ bị đẩy ngược về cổng hồi của van để quay về thùng chứa, giúp cơ cấu nâng hoặc nghiêng khung chuyển động trơn tru.
• Trạng thái quá tải: Nếu tải trọng hàng hóa vượt ngưỡng an toàn, áp suất tăng cao thắng lực căng của lò xo trong van an toàn, cửa van này sẽ mở ra để dòng dầu hồi trực tiếp về bình chứa, ngăn ngừa hư hại cho bơm và các đường ống tuy-le.

Dấu hiệu nhận biết bộ chia thủy lực đang gặp sự cố

Trong quá trình sử dụng xe nâng, nếu phát hiện một trong những biểu hiện sau đây, bạn nên tiến hành kiểm tra cụm van chia để có biện pháp xử lý kịp thời.

Tốc độ nâng hạ chậm và sức nâng bị yếu

Khi bạn đạp ga lớn nhưng càng nâng vẫn chuyển động rất chậm hoặc không thể nhấc nổi kiện hàng đúng tải trọng thiết kế, vấn đề thường xuất phát từ việc van an toàn bị kênh mạt bẩn khiến áp lực bị xả sớm, hoặc ty van đã mòn làm lọt dầu cao áp sang khoang áp thấp.

Càng nâng tự động hạ xuống khi đang giữ hàng

Hiện tượng tụt tải diễn ra khi bạn nâng hàng lên cao và để cần điều khiển ở vị trí nghỉ nhưng càng nâng vẫn từ từ hạ xuống. Nguyên nhân phổ biến đến từ khe hở cơ khí giữa ty van và thân van bị rộng do mài mòn, làm dầu thủy lực trong xi lanh nâng rò rỉ ngược trở lại thùng chứa.

Tay trang điều khiển bị nặng, kẹt hoặc không trả về vị trí ban đầu

Người vận hành phải dùng lực tay rất mạnh để thao tác cần gạt, hoặc khi thả tay ra cần không tự động bật về vị trí trung tâm. Tình trạng này phát sinh khi lò xo hồi vị bị gãy, ty van bị cong vênh do lực cơ học, hoặc mạt kim loại chèn cứng vào khe hở làm kẹt ty trượt.

Xuất hiện rò rỉ dầu thủy lực quanh thân van

Dầu thủy lực thấm ướt bề mặt cụm chia hoặc chảy giọt xuống gầm xe là dấu hiệu rõ rệt cho thấy hệ thống phớt chặn đầu ty van hoặc gioăng làm kín giữa các thớt van đã bị chai cứng, rách hỏng sau thời gian dài làm việc dưới nhiệt độ cao.

Thao tác nâng hạ bị giật cục hoặc hoạt động nhầm chức năng

Khi bạn gạt tay nâng nhưng khung nâng giật cục liên tục, hoặc khi gạt lệnh nghiêng khung nhưng càng nâng lại nhúc nhích, điều đó chứng tỏ có hiện tượng lẫn áp suất giữa các khoang chức năng bên trong thân van hoặc có bọt khí tồn đọng trong đường dầu.

Nguyên nhân cốt lõi gây hỏng bộ chia thủy lực và giải pháp xử lý

Xác định đúng căn nguyên giúp bạn tiết kiệm đáng kể chi phí sửa chữa và hạn chế hư hỏng tái phát. Dưới đây là những nguyên nhân chính cùng biện pháp khắc phục kỹ thuật từ kinh nghiệm thực tế.

Dầu thủy lực bị nhiễm bẩn và mạt kim loại

Dầu thủy lực sử dụng lâu ngày không được thay thế sẽ bị biến chất, chứa nhiều cặn carbon, bụi bẩn và mạt sắt sinh ra từ sự ma sát của bơm và xi lanh. Những hạt cặn này hoạt động như giấy nhám, mài mòn bề mặt mạ của ty van và làm xước lòng thân van.

Biện pháp xử lý: Tiến hành súc rửa toàn bộ bình dầu, thay thế lọc dầu thủy lực hồi và lọc hút định kỳ mỗi 1.000 đến 1.200 giờ hoạt động. Nếu dầu có dấu hiệu đổi màu sẫm hoặc lẫn nước (chuyển màu trắng đục), bạn cần xả bỏ hoàn toàn và châm dầu thủy lực mới đúng độ nhớt theo khuyến nghị của nhà sản xuất.

Hệ thống gioăng phớt bị chai cứng hoặc rách mép

Môi chất thủy lực liên tục làm việc ở nhiệt độ từ 60 đến 80 độ C khiến chất liệu cao su của phớt làm kín dần mất tính đàn hồi, co ngót và nứt vỡ, tạo khe hở cho dầu rò rỉ ra môi trường bên ngoài.

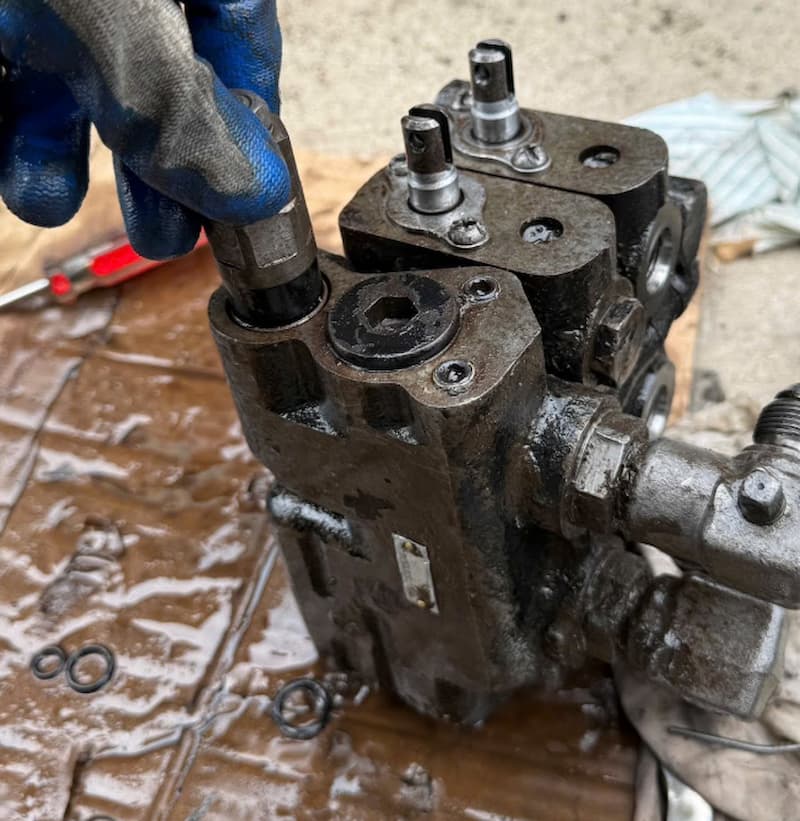

Biện pháp xử lý: Tháo rời cụm chia, vệ sinh các ngóc ngách và thay thế toàn bộ bộ gioăng phớt (seal kit) chuyên dụng. Bạn cần lựa chọn đúng kích thước tiêu chuẩn và chất liệu phớt có khả năng chịu nhiệt, chịu dầu tương thích với dòng xe đang sử dụng.

Tình trạng xe nâng vận hành quá tải kéo dài

Việc thường xuyên bốc dỡ hàng hóa vượt quá tải trọng cho phép ép van an toàn phải mở xả liên tục dưới áp lực cực lớn. Điều này gây suy yếu lò xo van an toàn, mòn bi đệm và làm biến dạng các bề mặt tiếp xúc kim loại.

Biện pháp xử lý: Cần kiểm tra và căn chỉnh lại áp suất van an toàn bằng đồng hồ đo áp chuyên dụng. Tuyệt đối không tự ý siết ốc nén lò xo van an toàn quá mức vì điều này dễ dẫn đến nứt vỡ thân van hoặc nổ ống dầu khi xe quá tải.

Lắp đặt phụ tùng không đồng bộ hoặc sai thông số

Một số đơn vị thay thế ty van trượt đơn lẻ mà không gia công đồng bộ với thân van, tạo ra dung sai lắp ghép không chuẩn xác (khe hở quá nhỏ gây kẹt, quá lớn gây lọt áp). Việc sử dụng cụm van chia không rõ nguồn gốc cũng khiến độ tương thích với bơm thủy lực bị sai lệch.

Biện pháp xử lý: Khi cụm van bị mòn quá giới hạn cho phép, phương án an toàn là thay thế nguyên cụm bộ chia thủy lực xe nâng đúng mã phụ tùng OEM hoặc nhờ các đơn vị kỹ thuật có thiết bị đo lường chính xác hỗ trợ phục hồi theo đúng dung sai kỹ thuật.

Giải pháp phụ tùng và dịch vụ kỹ thuật từ công ty Xe Nâng Miền Nam

Thấu hiểu rằng mỗi giờ xe nâng dừng hoạt động đều ảnh hưởng trực tiếp đến chuỗi cung ứng của bạn, công ty Xe Nâng Miền Nam cung cấp giải pháp toàn diện về hệ thống thủy lực xe nâng với sự tận tâm và năng lực kỹ thuật vững vàng:

• Kho phụ tùng sẵn có: Công ty lưu kho đa dạng các loại bộ chia thủy lực, bộ gioăng phớt đại tu và van an toàn dành cho nhiều thương hiệu xe nâng thông dụng như Toyota, Komatsu, Mitsubishi, TCM, Nissan, Heli, Hangcha…
• Kiểm chuẩn áp suất chính xác: Đội ngũ kỹ thuật viên của công ty Xe Nâng Miền Nam trang bị thiết bị đo kiểm thủy lực chuyên dụng, giúp kiểm tra lưu lượng, áp lực nén và căn chỉnh áp suất mở van theo đúng bảng thông số của từng hãng xe.
• Dịch vụ phục hồi và lắp đặt tận nơi: Dịch vụ sửa chữa xe nâng của chúng tôi luôn sẵn sàng tiếp nhận kiểm tra, thay phớt, mạ phục hồi ty van và lắp đặt hoàn thiện nhanh chóng tại TP.HCM và các khu vực lân cận, giúp doanh nghiệp sớm đưa phương tiện vào hoạt động trở lại.
• Chính sách bảo hành rõ ràng: Mọi hạng mục thay thế phụ tùng hoặc sửa chữa cụm van thủy lực đều đi kèm thời hạn bảo hành minh bạch cùng sự đồng hành kỹ thuật xuyên suốt quá trình vận hành của bạn.

Những câu hỏi thường gặp về bộ chia thủy lực xe nâng

Bao lâu nên kiểm tra và thay phớt bộ chia thủy lực?

Thông thường, bạn nên kiểm tra tình trạng rò rỉ dầu ở bộ chia sau mỗi 500 giờ làm việc. Việc thay mới bộ gioăng phớt nên được tiến hành định kỳ sau 2.000 đến 2.500 giờ vận hành hoặc ngay khi phát hiện tình trạng rỉ dầu ở chân tay trang, tránh để bụi bẩn xâm nhập làm xước ty van.

Có nên tự ý xoay chỉnh van an toàn trên bộ chia khi xe nâng yếu tải?

Bạn không nên tự ý chỉnh ốc van an toàn nếu không có đồng hồ đo áp suất thủy lực kết nối vào đường ống. Việc siết van quá chặt để nâng tải nặng hơn thiết kế có thể gây biến dạng khung nâng, cong ty ben hoặc nứt vỡ thân bơm thủy lực do áp suất tăng vượt mức cho phép.
