Cách tính tải trọng xe nâng hàng chuẩn xác & Các lưu ý an toàn

Trong vận hành kho bãi và logistics, việc hiểu rõ cách tính tải trọng xe nâng không chỉ là kiến thức cơ bản mà còn là yếu tố sống còn đảm bảo an toàn cho nhân sự, hàng hóa và thiết bị. Vận hành xe nâng vượt quá khả năng nâng của nó là nguyên nhân hàng đầu dẫn đến tai nạn lật xe và hư hỏng nghiêm trọng hệ thống thủy lực.

Bài viết này, dựa trên kinh nghiệm thực tế trong sửa chữa và cho thuê xe nâng của Xe Nâng Miền Nam, sẽ hướng dẫn bạn hai phương pháp xác định tải trọng thực tế một cách chuẩn xác, đồng thời cung cấp những lưu ý an toàn quan trọng từ các chuyên gia kỹ thuật.

Tải trọng và Tâm tải trọng xe nâng là gì?

Trước khi đi sâu vào công thức tính toán, bạn cần nắm vững hai khái niệm cốt lõi quyết định đến độ ổn định và khả năng nâng của chiếc xe nâng bạn đang sử dụng.

Tải trọng định mức là gì?

Tải trọng định mức (Rated Capacity) là trọng lượng tối đa mà nhà sản xuất quy định xe nâng có thể nâng lên một cách an toàn. Thông số này được xác định tại một tâm tải chuẩn và một chiều cao nâng chuẩn nhất định (thường là 500mm hoặc 600mm tính từ mặt đứng của càng nâng và chiều cao nâng tiêu chuẩn).

Tải trọng định mức (ghi trên Nameplate) là giá trị lý thuyết dưới điều kiện chuẩn. Trong khi đó, tải trọng nâng thực tế là trọng lượng tối đa xe có thể nâng ở điều kiện vận hành cụ thể (chiều cao nâng, tâm tải thực tế, và bộ công tác gắn thêm). Tải trọng thực tế này thường thấp hơn Tải trọng định mức, đặc biệt khi kiện hàng cồng kềnh hoặc nâng lên quá cao.

Tâm tải trọng là gì?

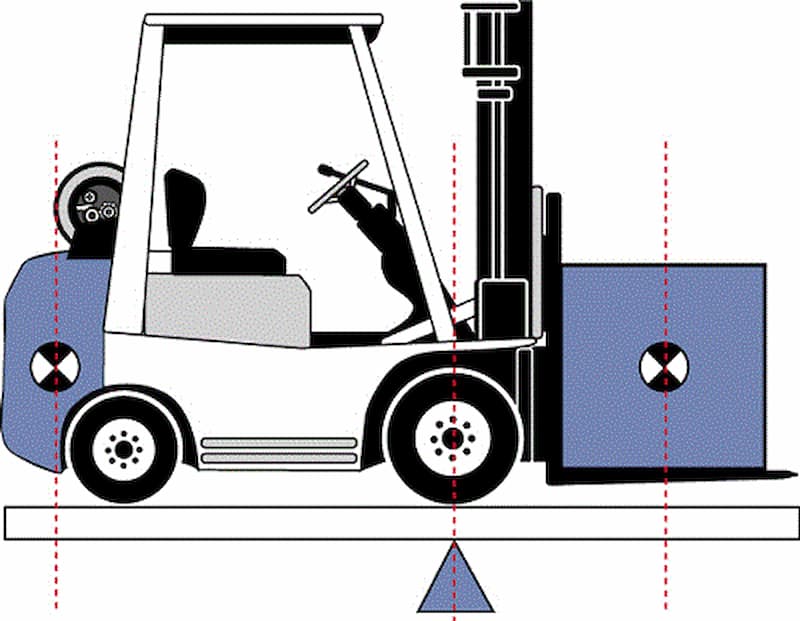

Tâm tải trọng (Load Center) là khoảng cách tính theo phương ngang từ mặt đứng của càng nâng đến trọng tâm của khối hàng bạn đang nâng. Đây là một khái niệm cực kỳ quan trọng vì nó tác động trực tiếp đến nguyên lý đòn bẩy và độ ổn định của xe nâng.

Tâm tải chuẩn phổ biến:

• 500mm: Áp dụng cho hầu hết các loại xe nâng có tải trọng dưới 5 tấn.
• 600mm: Thường áp dụng cho các dòng xe nâng tải trọng lớn từ 6 tấn trở lên.

Khi Tâm tải trọng của kiện hàng tăng (nghĩa là trọng tâm khối hàng càng xa mặt càng nâng), Mô-men tải sẽ tăng lên. Theo nguyên lý đòn bẩy, mô-men tải này sẽ cố gắng làm lật xe về phía trước, dẫn đến việc tải trọng nâng an toàn tối đa của xe sẽ bị giảm xuống.

Cách tính Tải trọng xe nâng thực tế bằng những phương pháp khác nhau

Có hai cách chính giúp bạn xác định tải trọng nâng an toàn thực tế: sử dụng công thức vật lý cho kiện hàng phức tạp và tra cứu qua Biểu đồ Tải trọng (Load Chart) cho các trường hợp thông thường.

Cách tính Tải trọng theo Công thức Vật lý (Cho hàng hóa đặc biệt/cồng kềnh)

Phương pháp này dựa trên Nguyên lý Mô-men (Moment Formula) nhằm đảm bảo Mô-men do hàng hóa gây ra không được vượt quá Mô-men đối trọng của xe. Đây là công thức nền tảng để tính toán cho các kiện hàng cồng kềnh, có tâm tải lớn hơn tâm tải chuẩn.

Công thức cơ bản được thiết lập dựa trên sự cân bằng:

M_{Hàng hóa} ≤ M_{Xe nâng}

Mở rộng công thức để tính toán khả năng nâng tối đa :

P_{Hàng hoá} * (L_{tâm tải} + L_{tâm càng}) ≤ P_{xe nâng} * L_{đối trọng}

Trong đó:

• P_{Hàng hoá} : Trọng lượng tối đa kiện hàng xe có thể nâng.
• L_{tâm tải} : Khoảng cách từ trọng tâm kiện hàng đến mặt đứng càng nâng (Tâm tải thực tế).
• L_{tâm càng} : Khoảng cách từ mặt đứng càng nâng đến trục bánh trước (thường cố định theo thiết kế xe).
• P_{xe nâng} : Trọng lượng toàn bộ phần đối trọng của xe nâng (bao gồm cả trọng lượng xe không tải).
• L_{đối trọng} : Khoảng cách từ trọng tâm đối trọng đến trục bánh trước.

Ý nghĩa: Công thức cho thấy nếu L_{tâm tải} của bạn tăng lên (kiện hàng dài hơn), thì P_{Hàng hoá} phải giảm xuống để giữ cân bằng. Việc nắm vững công thức này là bằng chứng về chuyên môn sâu sắc trong vận hành thiết bị nâng.

Ví dụ Tính toán cho kiện hàng dài 1200mm

Khi một kiện hàng có chiều dài lớn hơn tiêu chuẩn, Tâm tải trọng (L_{tâm tải}) sẽ tăng lên, buộc bạn phải tính toán lại tải trọng nâng an toàn tối đa.

Giả định thông số xe và kiện hàng:

Bước 1: Xác định Tâm tải trọng thực tế (L_{tâm tải})

Kiện hàng dài $1200\text{ mm}$ (giả sử trọng tâm nằm ở giữa):

Bước 2: Áp dụng Công thức Mô-men để tìm P_{Hàng hoá} tối đa

Sử dụng công thức cân bằng Mô-men:

Thay số vào để tìm P_{Hàng hoá}​ (Trọng lượng tối đa kiện hàng):

Kết luận:

Với kiện hàng dài $1200\text{ mm}$ (có tâm tải $600\text{ mm}$), khả năng nâng an toàn tối đa của chiếc xe nâng 3 tấn (tải định mức) đã giảm xuống chỉ còn $2700\text{ kg}$.

Điều này cho thấy rằng, khi Tâm tải trọng dịch chuyển xa hơn so với tâm tải chuẩn ($500\text{ mm}$), tải trọng nâng an toàn thực tế sẽ luôn thấp hơn tải trọng định mức.

Cách xác định Tải trọng qua Biểu đồ Tải trọng

Trong thực tế vận hành hàng ngày, kỹ thuật viên và người lái xe chủ yếu sử dụng Biểu đồ Tải trọng và Tấm Nameplate (Biển thông số kỹ thuật) được gắn trên xe.

Hướng dẫn Đọc tấm Nameplate trên xe nâng

Tấm Nameplate là thành phần cũng khá quan trọng của xe nâng, nó thường được gắn ở khu vực dễ thấy trong cabin hoặc trên khung xe. Nó chứa các thông số quan trọng liên quan đến tải trọng và độ ổn định:

• Q (Capacity): Tải trọng định mức (Rated Capacity) của xe.
• C (Load Center): Tâm tải trọng chuẩn (thường là 500mm hoặc 600mm).
• H (Lift Height): Chiều cao nâng tiêu chuẩn mà tải trọng định mức được áp dụng.

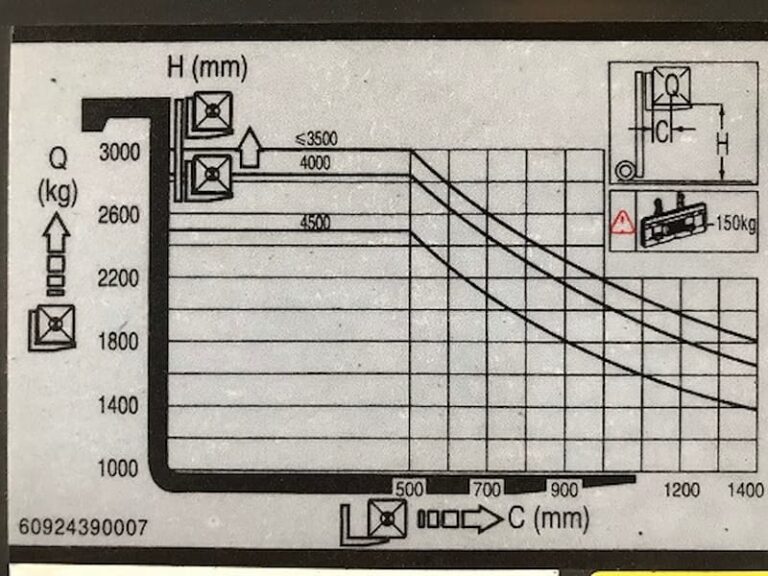

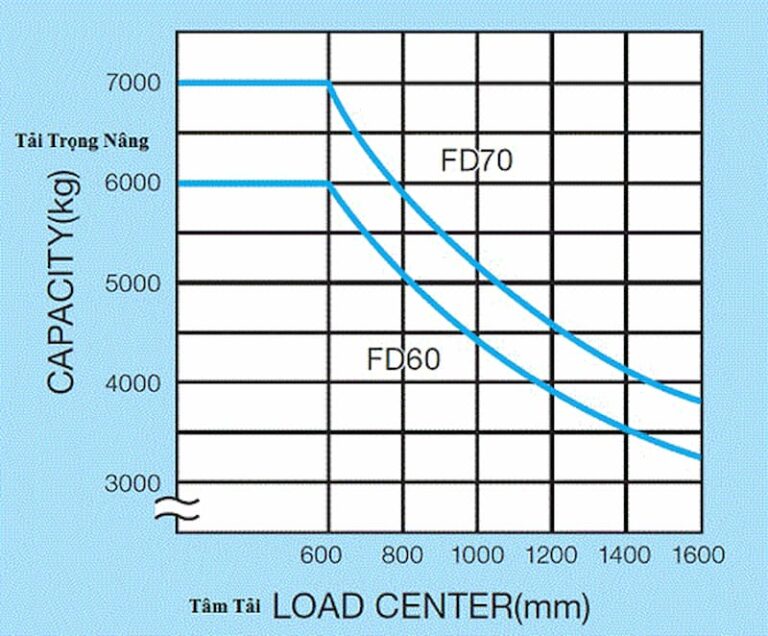

Cách tra cứu Tải trọng thực tế qua Biểu đồ Tải trọng

Biểu đồ Tải trọng (Load Chart) là một bảng hoặc đồ thị hiển thị mối quan hệ giữa ba yếu tố:

• Chiều cao nâng (Lift Height),
• Tâm tải trọng (Load Center)
• Tải trọng nâng an toàn tối đa (Actual Capacity).

Biểu đồ luôn cho thấy một nguyên tắc cốt lõi: Tải trọng nâng an toàn tối đa sẽ giảm khi:

1. Chiều cao nâng tăng: Nâng hàng lên càng cao, độ ổn định của xe càng giảm do trọng tâm chung của xe và hàng hóa di chuyển lên trên.
2. Tâm tải trọng tăng: Khi kiện hàng dài hơn (trọng tâm xa càng nâng), mô-men tải tăng lên, làm giảm khả năng nâng an toàn.

Do đó, người vận hành luôn cần tra cứu biểu đồ để biết khả năng nâng an toàn chính xác cho từng kiện hàng cụ thể tại độ cao cần thiết, không được phép mặc định sử dụng tải trọng định mức.

Yếu tố An toàn Quan trọng liên quan đến Tải trọng

Kinh nghiệm trong sửa chữa và vận hành cho thấy, việc hiểu lý thuyết cần đi đôi với thực hành an toàn để tránh những rủi ro nghiêm trọng.

Nguyên tắc Tam giác ổn định (Stability Triangle)

Tất cả các xe nâng đối trọng (counterbalanced forklifts) đều hoạt động dựa trên Nguyên tắc Tam giác ổn định. Xe nâng được thiết kế để ổn định trên một mặt phẳng hình tam giác tưởng tượng, với đỉnh là điểm xoay của trục bánh sau và hai góc còn lại là hai điểm tiếp xúc của lốp trước với mặt đất.

Chỉ cần trọng tâm chung của xe và hàng hóa nằm trong phạm vi của tam giác này, xe sẽ ổn định. Khi xe quá tải, nâng quá cao, hoặc di chuyển đột ngột trên mặt nghiêng, trọng tâm chung sẽ dịch chuyển ra ngoài tam giác ổn định, gây ra nguy cơ lật ngang hoặc lật tiến cực kỳ cao.

Các Lưu ý An toàn để Tránh Quá tải

Để đảm bảo vận hành an toàn và tối đa hóa tuổi thọ thiết bị, bạn cần ghi nhớ những kinh nghiệm thực tế sau:

• Luôn chọn xe vượt trội: Luôn chọn xe nâng có tải trọng định mức lớn hơn tải trọng tối đa của kiện hàng lớn nhất mà bạn cần xử lý.
• Giữ trọng tâm gần: Đảm bảo mặt đứng của kiện hàng luôn được áp sát và gần với mặt đứng của càng nâng nhất có thể để giảm thiểu Tâm tải trọng.
• Kiểm tra Bộ công tác (Attachments): Các bộ công tác như kẹp cuộn giấy, dịch càng (Side Shifters), hay bộ xoay (Rotator) sẽ làm tăng trọng lượng bản thân và làm dịch chuyển Tâm tải trọng về phía trước. Điều này làm giảm đáng kể Tải trọng nâng tối đa thực tế. Hãy tra cứu Nameplate phụ đi kèm bộ công tác để biết tải trọng nâng mới.

Hậu quả của việc vận hành xe nâng quá tải

Vận hành xe nâng vượt quá giới hạn tải trọng an toàn không chỉ là vi phạm quy tắc mà còn dẫn đến những hậu quả nghiêm trọng:

• Rủi ro an toàn: Lật xe, đổ hàng, gây thương tích cho người vận hành và nhân viên xung quanh, dẫn đến thiệt hại nặng nề về tài sản.
• Hư hỏng thiết bị: Gây cong càng nâng, nứt khung gầm, hỏng hóc hệ thống bơm và van thủy lực do hoạt động quá áp, giảm tuổi thọ của lốp và các bộ phận truyền động. Việc này đòi hỏi chi phí sửa chữa xe nâng lớn và thời gian dừng hoạt động kéo dài.

Bài viết tham khảo thêm: Trọng lượng xe nâng bao nhiêu? Bảng Tự trọng chi tiết Mới nhất

Hỏi & Đáp Nhanh về Tải trọng xe nâng

Tải trọng nâng của xe nâng có bị ảnh hưởng bởi loại lốp không?

Có. Lốp đặc (Solid) thường cho độ ổn định cao hơn lốp hơi (Pneumatic) vì ít bị biến dạng và giữ trọng tâm xe ổn định hơn. Nhà sản xuất xác định tải trọng dựa trên loại lốp được trang bị ban đầu.

Tải trọng nâng có thay đổi khi thay đổi chiều dài càng nâng không?

Có. Thay đổi chiều dài càng nâng (ví dụ từ 1070mm lên 1800mm) sẽ làm tăng Tâm tải trọng (vì càng dài hơn thì trọng tâm thường bị đẩy ra xa hơn), dẫn đến khả năng nâng an toàn tối đa của xe bị giảm.

Có phần mềm/ứng dụng nào giúp tính toán tải trọng nhanh chóng không?

Một số hãng xe nâng lớn và nhà cung cấp dịch vụ kỹ thuật có cung cấp phần mềm tính toán tải trọng tùy chỉnh (Capacity Calculator Software), đặc biệt khi gắn các bộ công tác phức tạp. Tuy nhiên, luôn ưu tiên sử dụng Nameplate và Load Chart được nhà sản xuất chứng nhận.

Xe Nâng Miền Nam khuyến nghị bạn luôn ưu tiên yếu tố an toàn lên hàng đầu. Nếu bạn cần cho thuê xe nâng ở Bình Dương hoặc dịch vụ về sửa chữa ở các khu vực lân cận để đảm bảo thiết bị của bạn luôn vận hành trong điều kiện tối ưu và tuân thủ tải trọng an toàn, hãy liên hệ với chúng tôi để được tư vấn chuyên sâu.

Bài viết tham khảo thêm: Tốc độ tối đa của xe nâng bao nhiêu & Nguyên tắc vận hành xe an toàn
