Trong bối cảnh công nghiệp hiện đại, việc duy trì hiệu suất hoạt động của đội xe nâng là yếu tố then chốt giúp tối ưu hóa chuỗi cung ứng. Đối với các dòng xe nâng điện TCM, việc hiểu rõ hệ thống chẩn đoán lỗi là một kỹ năng thiết yếu. Bài viết này, được xây dựng bởi chuyên gia từ Xe Nâng Miền Nam, sẽ cung cấp cho bạn bảng mã lỗi xe nâng điện TCM chi tiết nhất, giúp bạn nhanh chóng xác định vấn đề và có hướng xử lý kịp thời.

Vai trò quan trọng của bảng mã lỗi xe nâng điện TCM

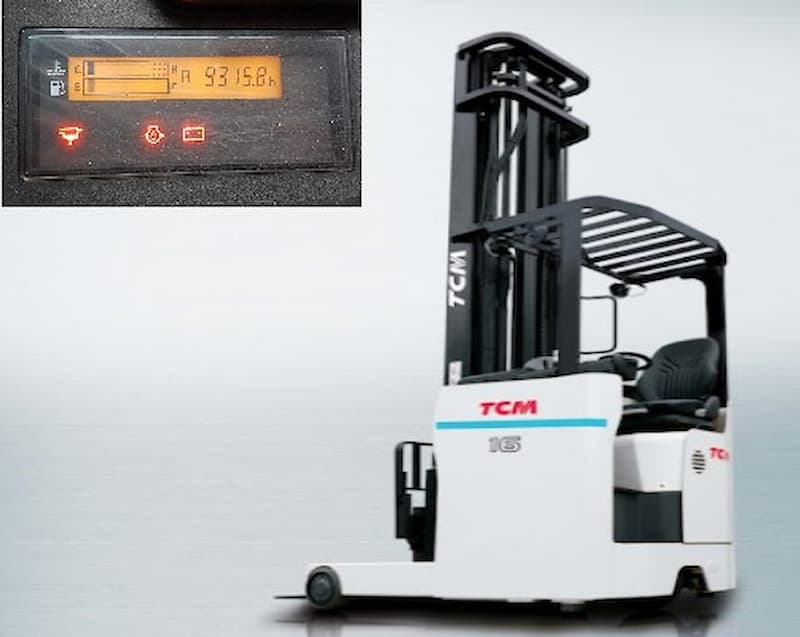

Xe nâng điện TCM, đặc biệt là các dòng phổ biến như fb-6 và series 7, được trang bị hệ thống điều khiển điện tử thông minh (controller) có khả năng tự chẩn đoán. Khi xảy ra sự cố, hệ thống sẽ hiển thị một mã lỗi (error code) trên màn hình đồng hồ hoặc bộ điều khiển.

Việc tra cứu mã lỗi xe nâng điện TCM không chỉ là bước đầu tiên để sửa chữa mà còn mang lại nhiều lợi ích thực tế:

• Chẩn đoán nhanh: Giúp người vận hành và kỹ thuật viên nhanh chóng xác định bộ phận hoặc hệ thống gặp sự cố (ví dụ: động cơ lái, hệ thống nâng, hay cảm biến).
• Tiết kiệm thời gian và chi phí: Tránh việc thay thế phụ tùng sai hoặc lãng phí thời gian tìm kiếm lỗi ngẫu nhiên.
• Bảo trì chủ động: Đối với các lỗi nhỏ liên quan đến cảm biến hoặc điện áp, người dùng có thể can thiệp sơ bộ, hạn chế hư hỏng lớn hơn.

Quy trình chung khi xe nâng điện TCM báo lỗi

Khi xe nâng điện TCM của bạn hiển thị bất kỳ code lỗi nào, bạn cần thực hiện theo các bước dưới đây trước khi quyết định can thiệp kỹ thuật sâu hơn:

1. Ngừng hoạt động ngay lập tức: Đưa xe đến vị trí an toàn, tắt tất cả các chức năng.
2. Ghi lại mã lỗi: Ghi lại chính xác mã hiển thị trên màn hình (ví dụ: e-11, 102, p0700) và thời điểm lỗi xảy ra.
3. Tắt và bật lại khóa điện (reset nhẹ): Đôi khi, lỗi có thể là tạm thời do nhiễu điện hoặc sự cố giao tiếp nhỏ. Tắt và bật lại khóa có thể xóa lỗi tạm thời. Nếu lỗi vẫn xuất hiện, vấn đề là nghiêm trọng.
4. Kiểm tra nguồn điện sơ bộ: Kiểm tra mức nước cất của bình ắc quy, tình trạng cáp nối ắc quy (có bị lỏng hoặc ăn mòn không).
5. Tra cứu mã lỗi: Dùng bảng tra cứu dưới đây để xác định ý nghĩa và nguyên nhân cốt lõi.

Bài viết để bạn tham khảo thêm: So sánh xe nâng điện và xe nâng dầu: Nên chọn loại nào?

Tổng hợp bảng mã lỗi xe nâng điện TCM theo dòng xe

Các bảng mã lỗi xe nâng TCM khác nhau giữa các đời xe. Bạn cần xác định chính xác model xe đang sử dụng (thông qua tem nhãn trên thân xe hoặc trong khoang lái).

Bảng mã lỗi xe nâng điện TCM dòng HB-6

Dòng fb-6 thường sử dụng hệ thống mã lỗi dạng số (1xx, 2xx, 3xx, 4xx) để chỉ ra lỗi của các bộ phận liên quan đến hệ thống di chuyển và thủy lực.

Bảng mã lỗi xe nâng điện TCM dòng series 7 (FB15-7 / FB18-7)

Dòng series 7 sử dụng hệ thống mã lỗi chi tiết hơn, thường bắt đầu bằng chữ cái (e, l, b, c, s) để phân loại hệ thống.

Mã lỗi hệ thống điện và nguồn

Mã lỗi hệ thống motor và điều khiển (lái, chạy, nâng)

Các mã lỗi hệ thống truyền động phổ biến (p-codes)

Các mã p-codes (powertrain codes) thường ít gặp hơn trên các dòng xe nâng điện đơn giản, nhưng chúng liên quan đến mô-đun điều khiển hộp số (TCM – transmission control module) và các thông số truyền tải.

Phân loại mã lỗi xe nâng TCM theo hệ thống

Để việc chẩn đoán hiệu quả hơn, các chuyên gia sửa chữa thường phân nhóm các code lỗi xe nâng điện TCM dựa trên bộ phận bị ảnh hưởng:

• Lỗi liên quan đến bộ điều khiển (controller/ecu): Đây là các lỗi nghiêm trọng, ví dụ như Lỗi giao tiếp can bus hay lỗi nội bộ trong mô-đun điều khiển. Chúng thường yêu cầu phải thay thế hoặc lập trình lại bộ điều khiển.
• Lỗi liên quan đến cơ cấu chấp hành và cảm biến: Bao gồm các mã báo lỗi cảm biến vị trí (ga, nâng), công tắc tơ (contactor), hoặc các lỗi mạch an toàn. Ví dụ: Lỗi công tắc tơ chính bị ngắn mạch (mã 305).
• Lỗi liên quan đến hệ thống thủy lực: Các mã này thường báo cáo các vấn đề của bơm thủy lực và van điều khiển (van điều khiển nâng hạ bị lỗi).

Hướng dẫn khắc phục sơ bộ cho các lỗi TCM phổ biến

Không phải lỗi nào cũng cần gọi thợ ngay lập tức. Dưới đây là hướng dẫn khắc phục các lỗi bảng mã lỗi xe nâng TCM thường gặp mà bạn có thể tự kiểm tra:

1. Xử lý lỗi dây ga (tăng tốc) bị đứt (mã 101/301):
   • Kiểm tra: Quan sát bằng mắt thường khu vực chiết áp ga ở chân, xem có dây dẫn nào bị tuột hoặc đứt không.
   • Khắc phục sơ bộ: Nếu dây chỉ lỏng, cố gắng kết nối lại an toàn. Nếu dây đứt, cần thay thế hoặc nối lại chuyên nghiệp (chú ý tính năng chống nước và an toàn).
2. Xử lý lỗi điện áp bình điện thấp (mã e-11/e-12):
   • Kiểm tra: Sử dụng thiết bị đo để kiểm tra điện áp thực tế của ắc quy. Kiểm tra lại mức nước cất.
   • Khắc phục sơ bộ: Nếu điện áp thấp, tiến hành sạc theo quy trình chuẩn. Nếu lỗi vẫn tiếp diễn sau khi sạc đầy, ắc quy có thể đã lão hóa và cần được kiểm tra chuyên sâu.
3. Xử lý lỗi quá nhiệt động cơ/bộ điều khiển (mã e03):
   • Kiểm tra: Dừng xe, tắt máy và chờ 15-30 phút cho hệ thống nguội. Kiểm tra xem có bụi bẩn bám dày đặc vào motor hoặc bộ điều khiển làm cản trở tản nhiệt không.
   • Khắc phục sơ bộ: Dùng khí nén làm sạch khu vực tản nhiệt. Nếu lỗi lặp lại, cần kiểm tra cảm biến nhiệt độ.

Bài viết xem thêm: Xe Nâng Điện Sạc Không Vào? Nguyên Nhân & Cách Sửa Nhanh

Khi nào nên liên hệ kỹ thuật viên chuyên nghiệp?

Việc tự sửa chữa các lỗi phức tạp có thể dẫn đến hỏng hóc nghiêm trọng hơn, đặc biệt là với các bộ phận điện tử đắt tiền. Bạn nên liên hệ ngay với dịch vụ sửa chữa xe nâng chuyên nghiệp như Xe Nâng Miền Nam khi gặp các trường hợp sau:

• Lỗi liên quan đến mô-đun công suất (power module/fet): Các mã lỗi như “ổ đĩa fet mô-đun nguồn bị ngắn mạch” hay “transistor trợ lực lái bị ngắn mạch” là các lỗi điện tử nội bộ phức tạp.
• Lỗi công tắc tơ chính (main contactor): Công tắc tơ là bộ phận quan trọng cắt nguồn điện chính. Lỗi ở đây ảnh hưởng trực tiếp đến an toàn vận hành.
• Lỗi không mất sau khi reset: Nếu đã thực hiện các bước kiểm tra và reset cơ bản mà mã lỗi vẫn hiển thị, chứng tỏ có hư hỏng vật lý hoặc mạch điện.
• Xe phát ra tiếng động lạ hoặc có mùi khét: Đây là dấu hiệu của việc chập điện, cháy cuộn dây hoặc hỏng ổ bi motor.

** Thông tin thêm: Đối với doanh nghiệp đang thuê xe, nắm rõ bảng mã lỗi TCM sẽ giúp quá trình cho thuê xe nâng Bình Dương diễn ra thuận lợi và an toàn hơn.

Những câu hỏi thường gặp liên quan đến bảng mã lỗi xe nâng điện TCM

Mã lỗi xe nâng TCM có tự xóa (reset) được không?

Các mã lỗi tạm thời, thường do cảm biến bị nhiễu hoặc lỗi giao tiếp nhỏ, có thể tự mất sau khi bạn tắt khóa điện và khởi động lại xe. Tuy nhiên, các lỗi nghiêm trọng liên quan đến mạch điện, công tắc tơ hoặc motor sẽ tiếp tục hiển thị cho đến khi được sửa chữa triệt để.

Khi màn hình hiển thị mã lỗi nhưng xe vẫn chạy được thì có nên tiếp tục sử dụng?

Không nên. Ngay cả khi xe vẫn hoạt động, mã lỗi báo hiệu một vấn đề tiềm ẩn. Tiếp tục vận hành có thể làm hỏng các bộ phận liên quan nghiêm trọng hơn, ví dụ như lỗi điện áp thấp có thể gây hỏng ắc quy hoặc bộ điều khiển.

Làm thế nào để phân biệt mã lỗi TCM là lỗi hệ thống lái hay lỗi nâng hạ?

Bạn có thể phân biệt dựa trên hệ thống mã: Trên dòng FB-6, mã 1XX thường liên quan đến lái/di chuyển, trong khi mã 2XX và 4XX liên quan đến nâng hạ/thủy lực. Trên dòng Series 7, các mã E-23, E-24 liên quan đến motor lái/chạy, còn E-25 liên quan đến motor nâng.

Nếu không có màn hình hiển thị mã lỗi (đời xe cũ) thì làm sao để chẩn đoán?

Với các đời xe TCM cũ hơn không có màn hình điện tử, việc chẩn đoán sẽ dựa vào các đèn báo lỗi hoặc trạng thái của các đèn LED trên bộ điều khiển (Controller). Kỹ thuật viên chuyên nghiệp thường sử dụng thiết bị cầm tay để kết nối trực tiếp và đọc mã lỗi xe nâng điện TCM từ bộ điều khiển.

Bộ phận nào dễ bị hỏng và thường gây ra lỗi nhất trên xe nâng điện TCM?

Các bộ phận điện tử như chiết áp ga (gây ra mã 101/301), các công tắc tơ chính và các cảm biến nhiệt độ motor là những bộ phận thường xuyên gây ra mã lỗi nhất do hao mòn hoặc môi trường làm việc khắc nghiệt (bụi bẩn, độ ẩm).

Kết luận

Nắm rõ bảng mã lỗi xe nâng điện TCM là chìa khóa để duy trì sự ổn định và kéo dài tuổi thọ của thiết bị. Khi gặp các sự cố vượt quá khả năng tự khắc phục, việc tìm kiếm một dịch vụ sửa chữa xe nâng điện TCM uy tín là điều cần thiết.

Xe Nâng Miền Nam có sự hỗ trợ của đội ngũ kỹ thuật viên giàu kinh nghiệm, chuyên sâu trong việc chẩn đoán và xử lý các code lỗi xe nâng điện TCM từ dòng fb-6 đến series 7. Nếu xe nâng của bạn đang gặp bất kỳ trục trặc nào, hãy liên hệ ngay với chúng tôi để nhận được sự tư vấn và hỗ trợ kỹ thuật nhanh chóng, giúp xe của bạn sớm trở lại hoạt động hiệu quả.
